changer fil micro humbucker

Optimisez votre micro humbucker vintage

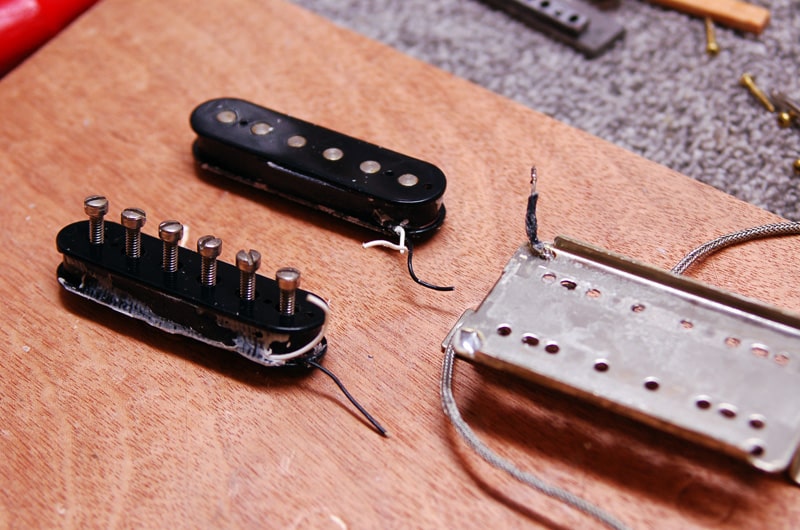

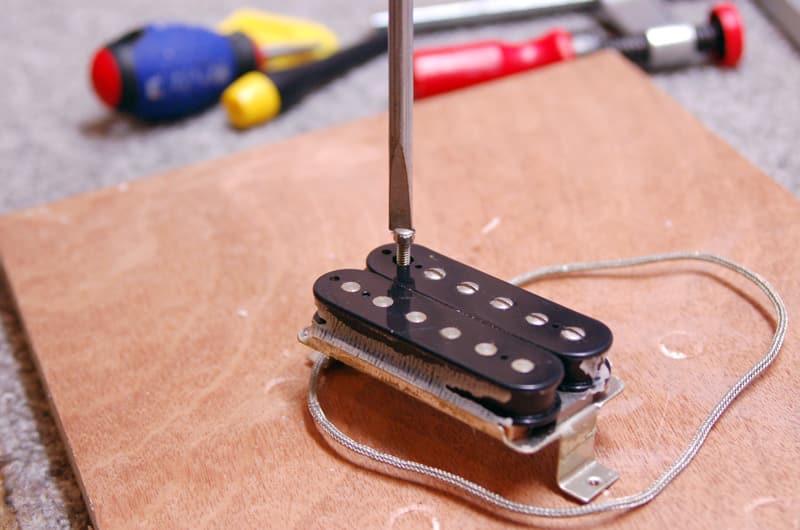

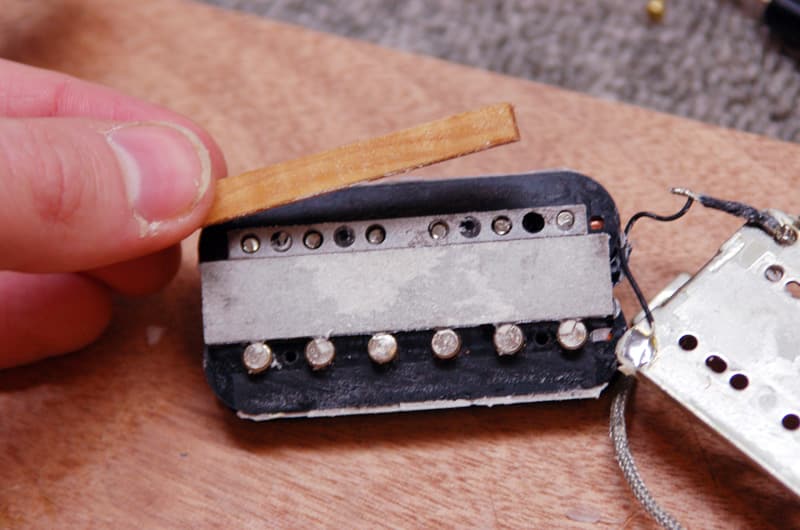

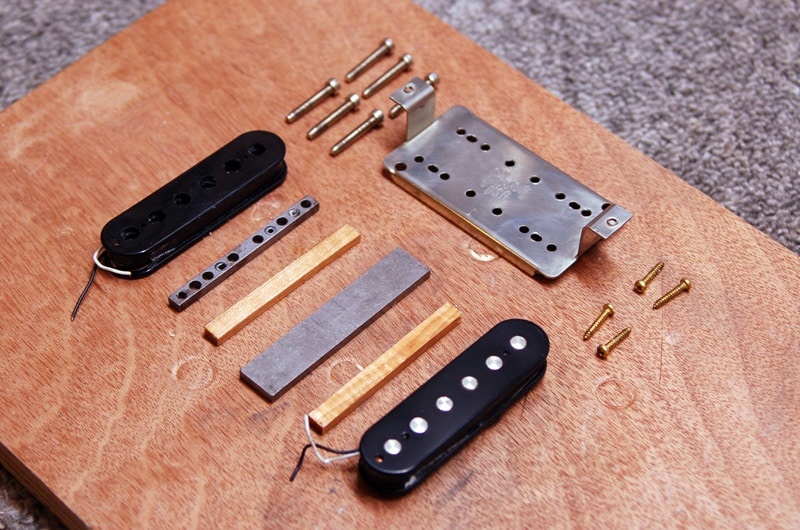

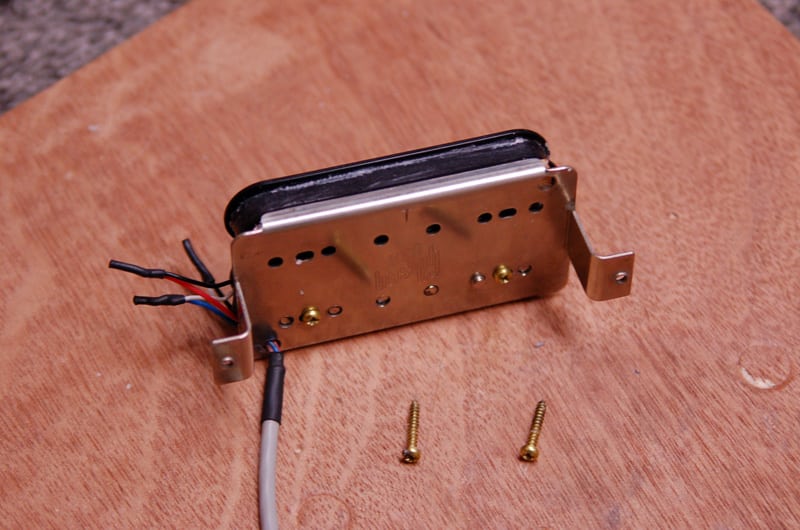

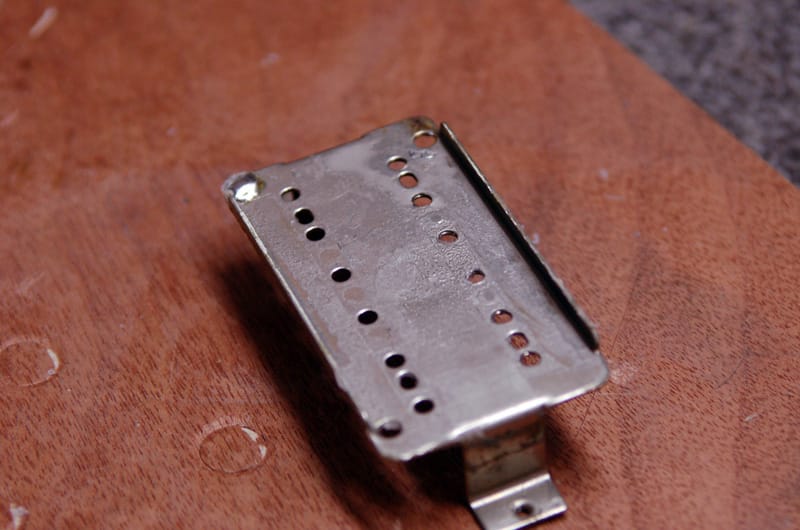

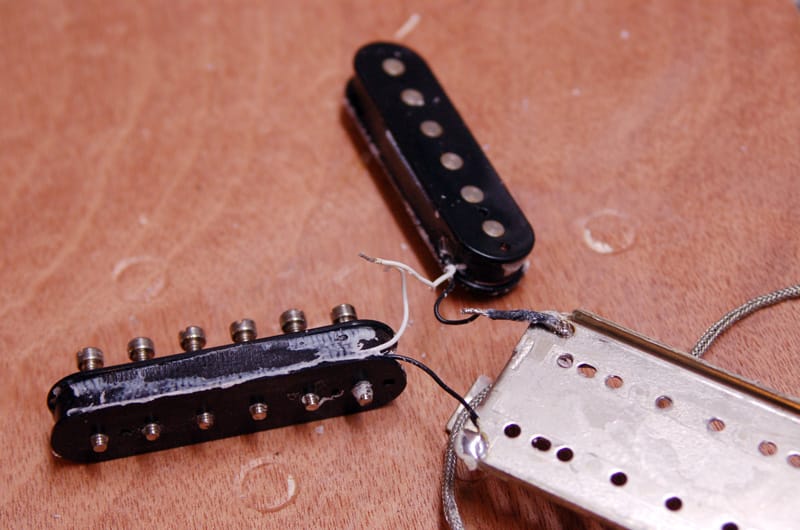

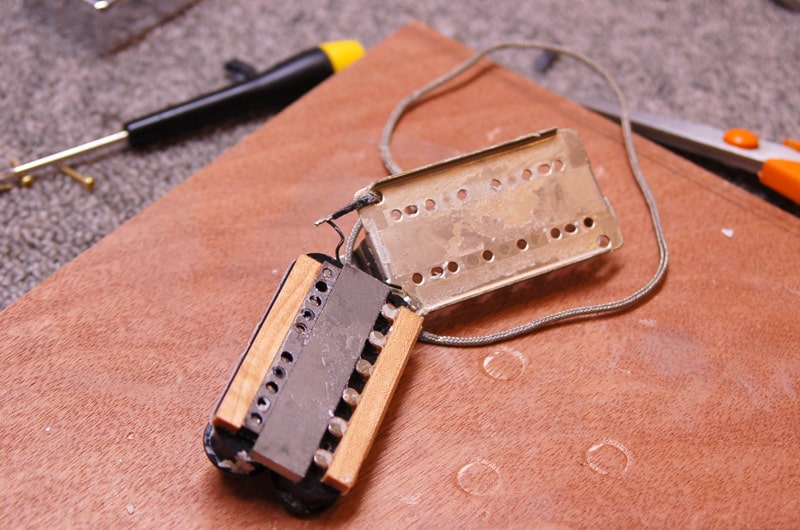

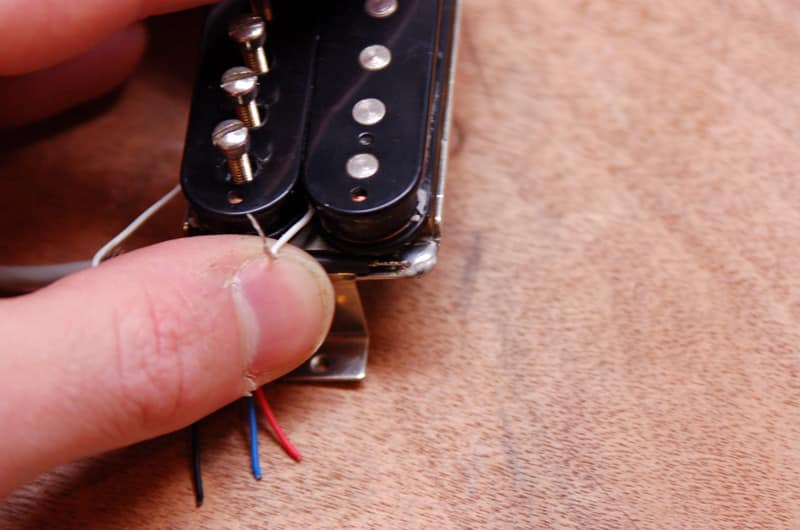

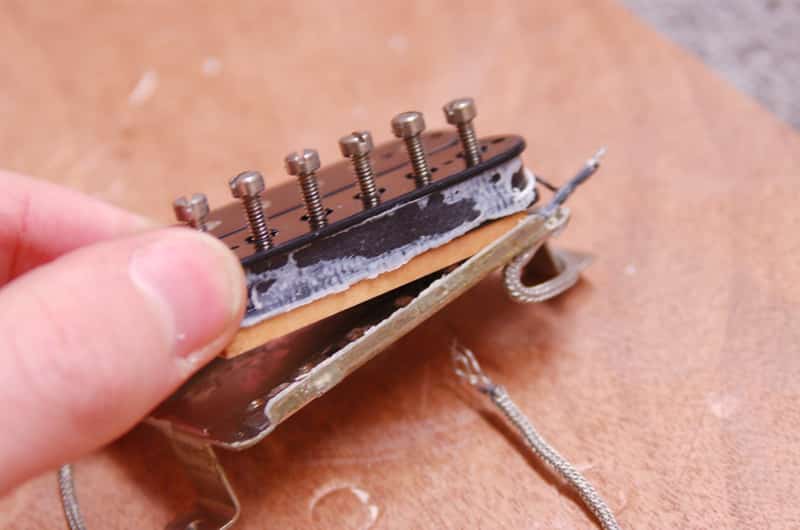

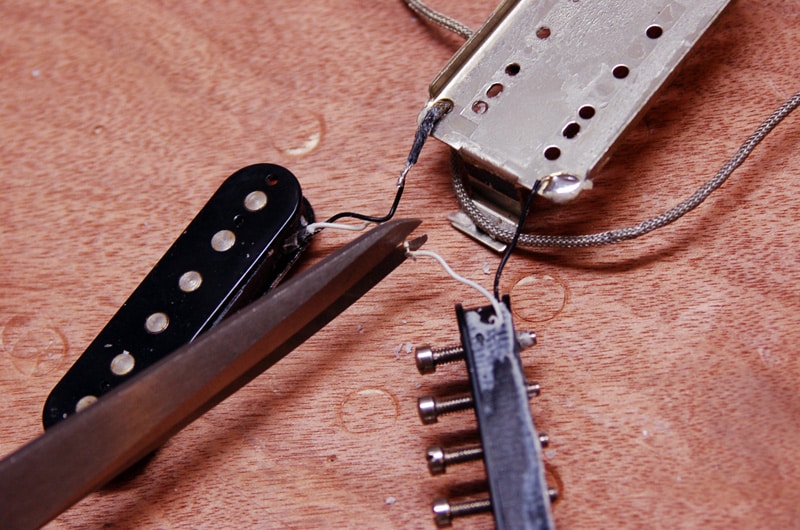

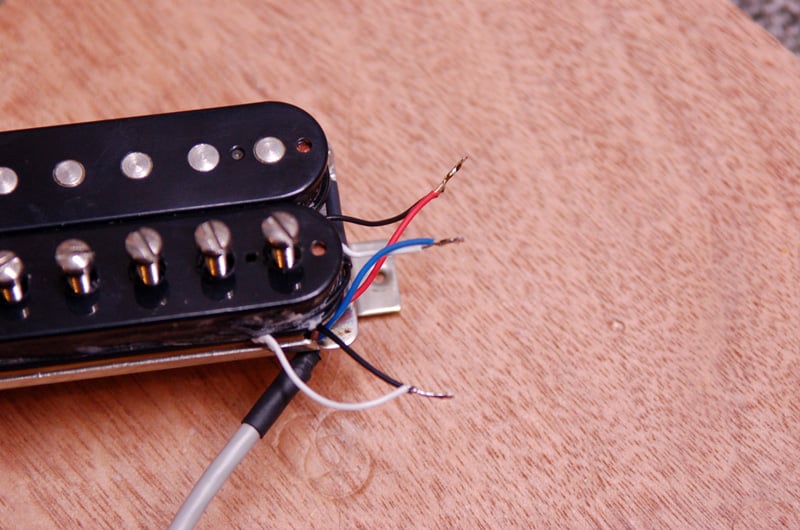

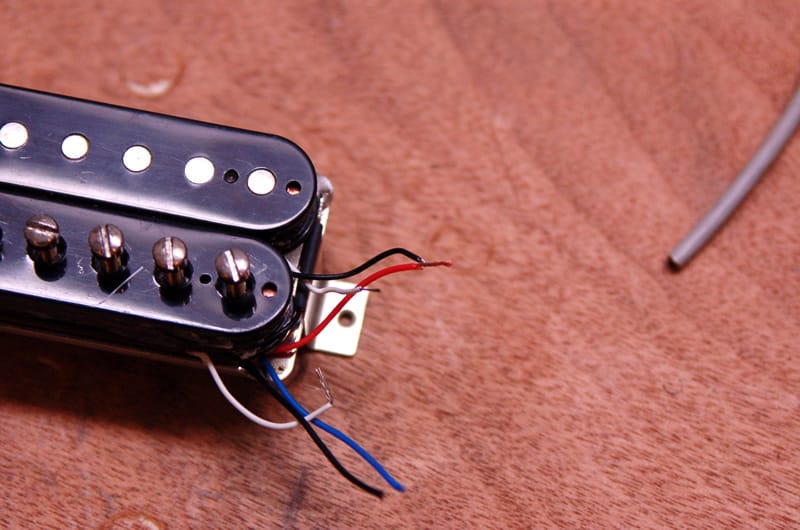

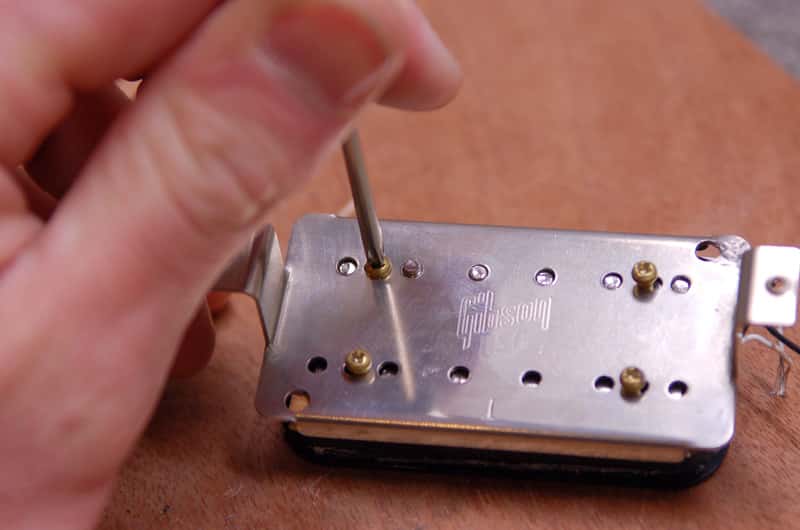

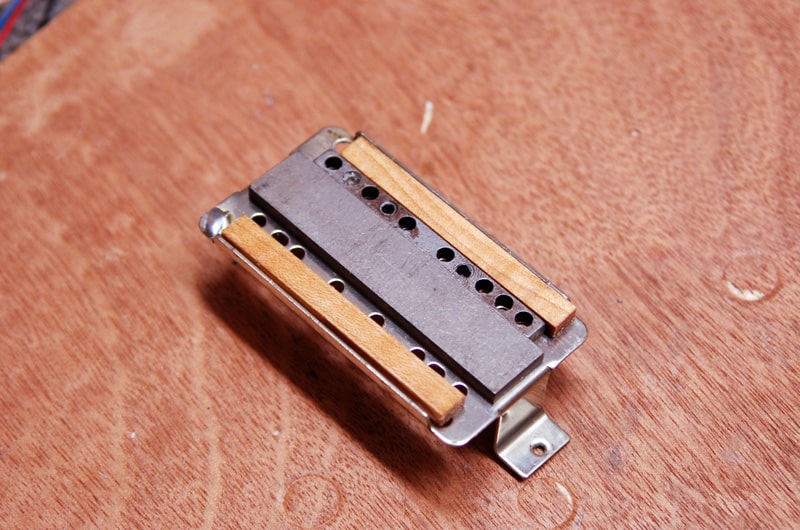

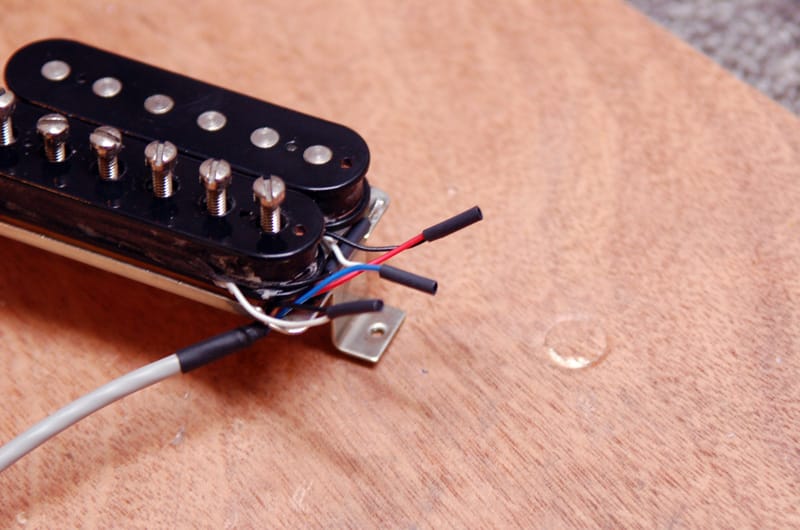

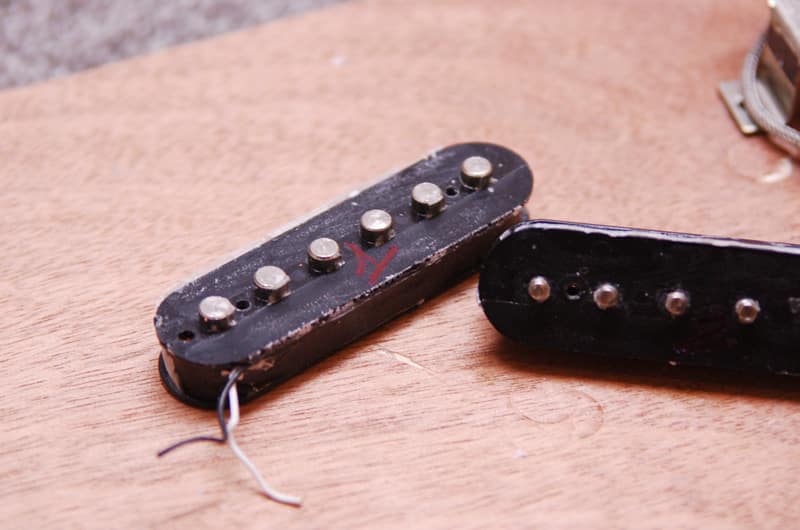

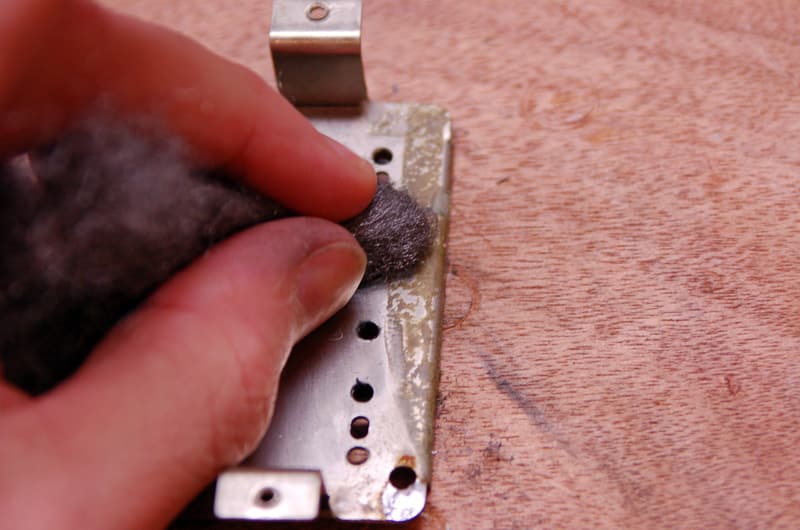

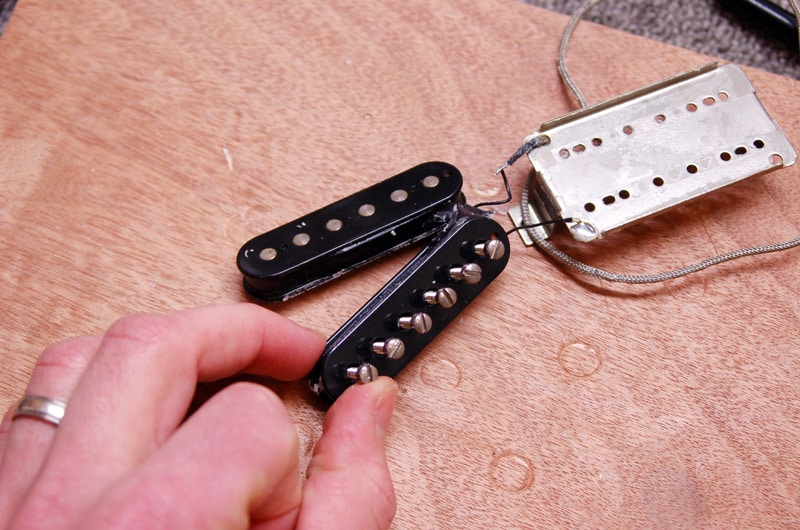

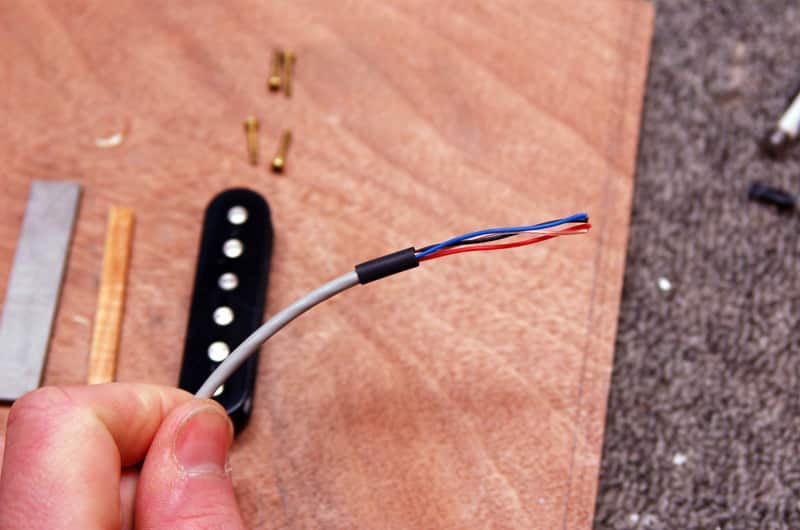

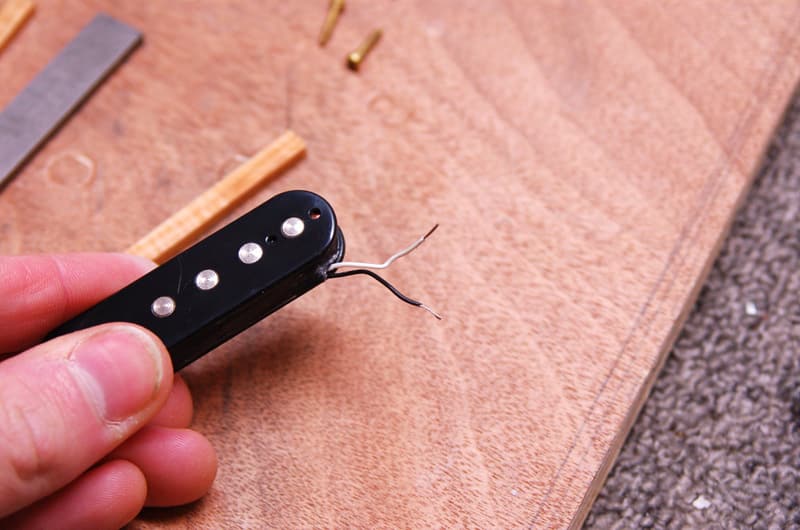

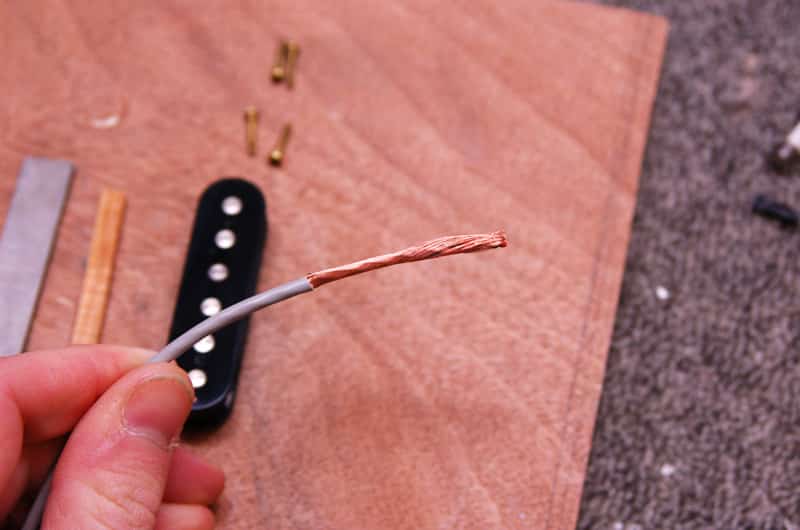

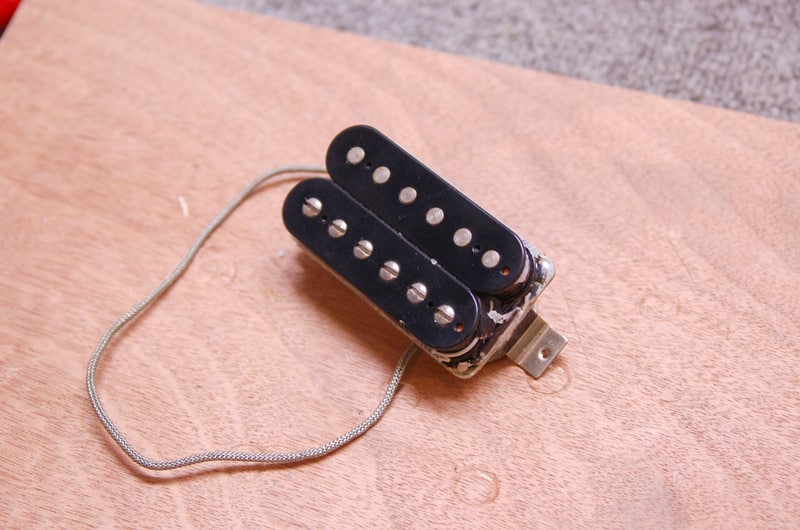

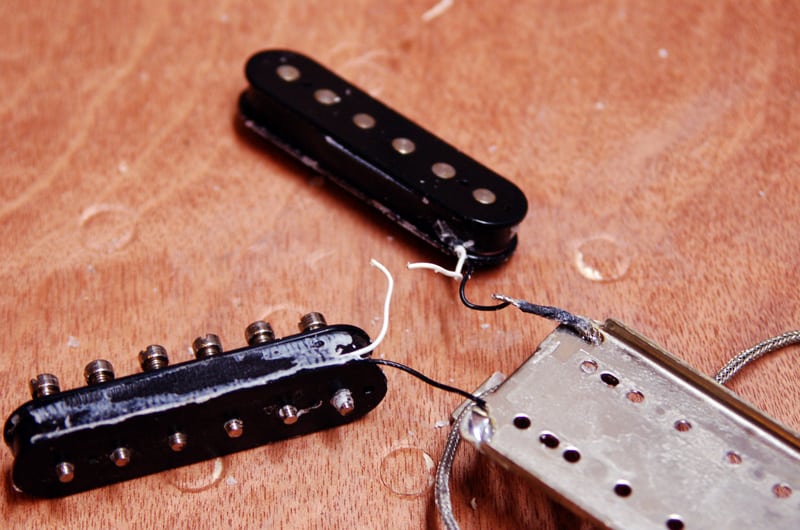

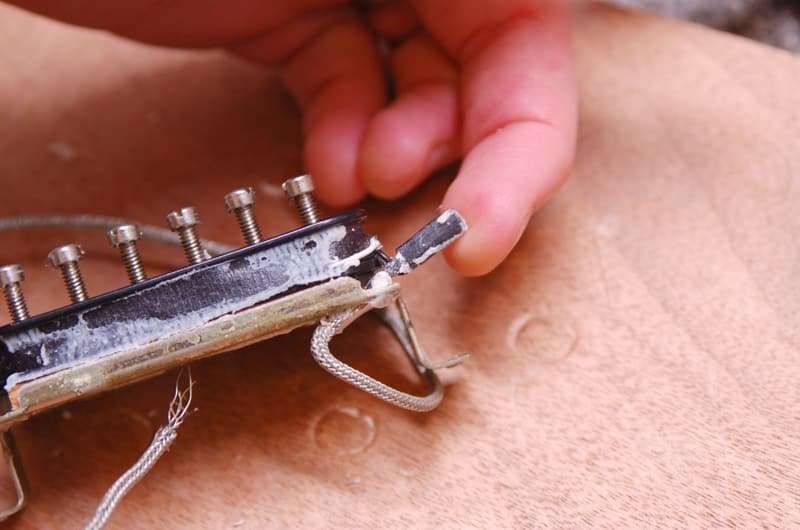

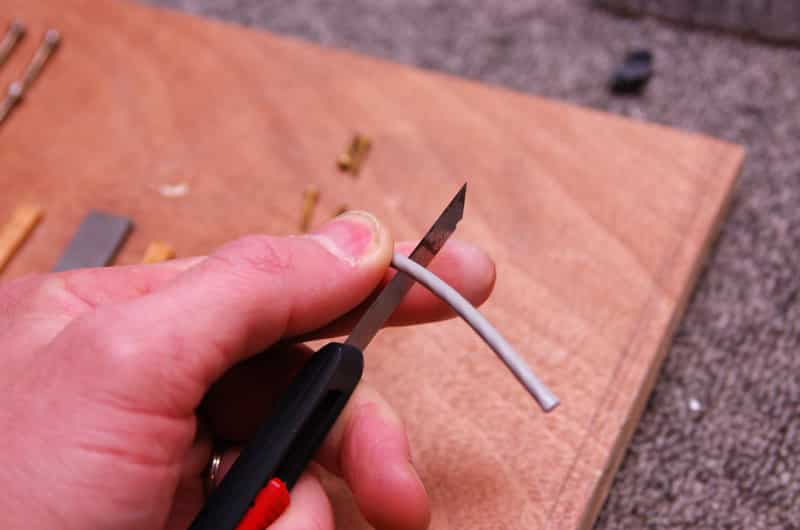

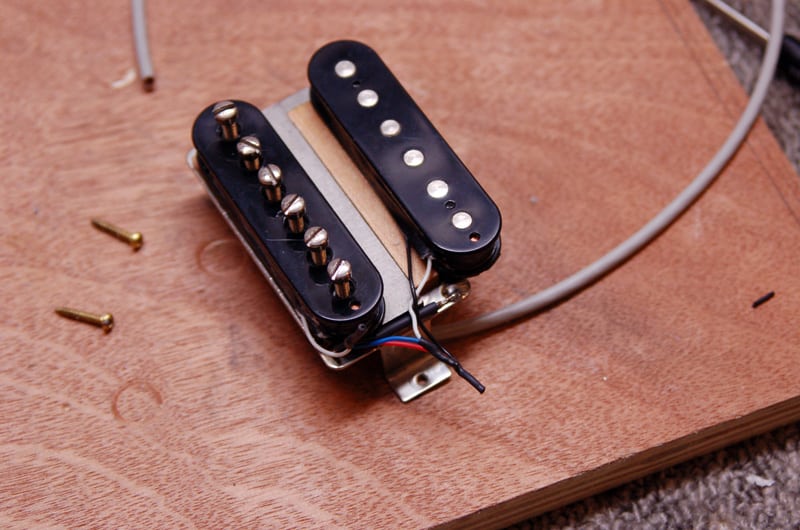

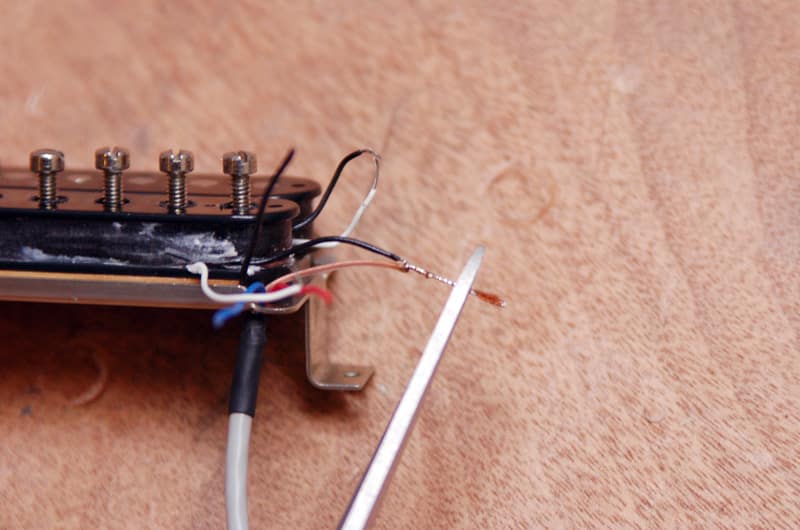

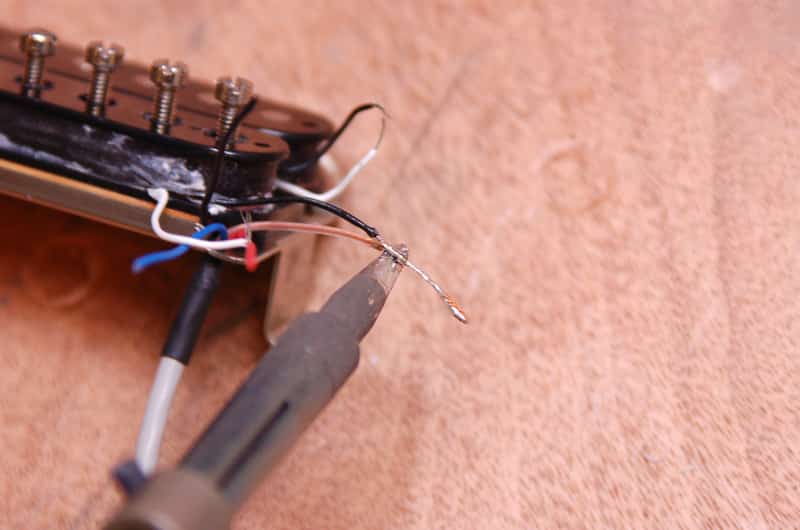

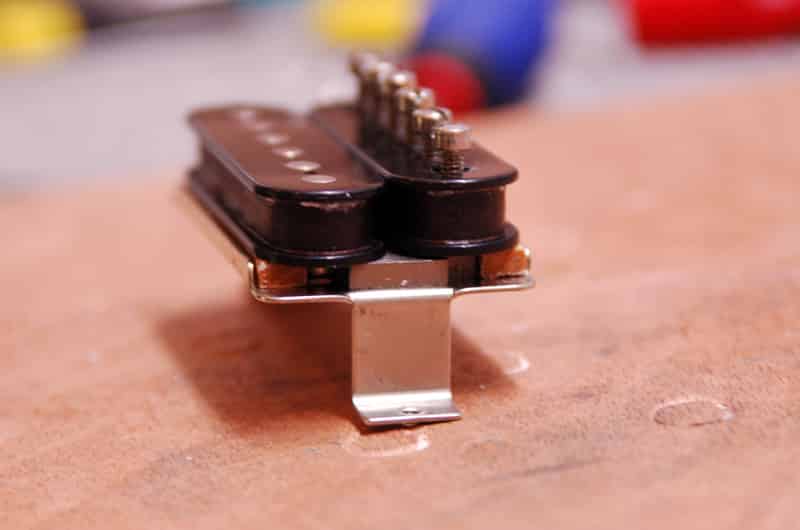

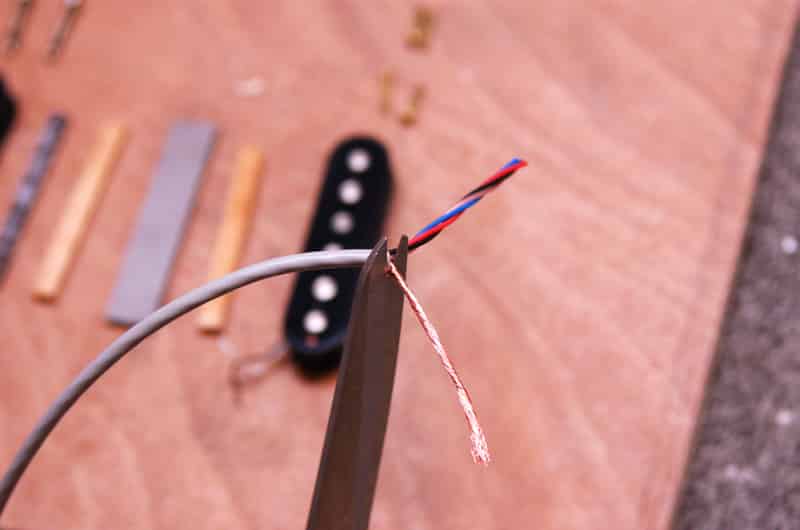

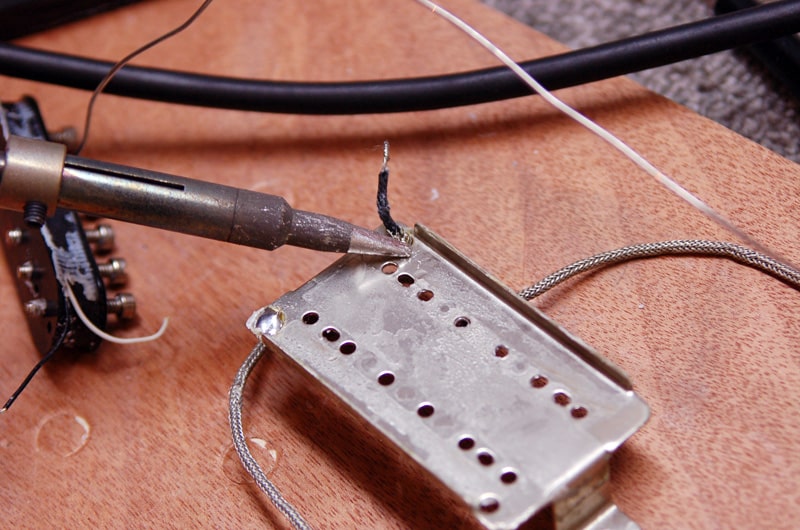

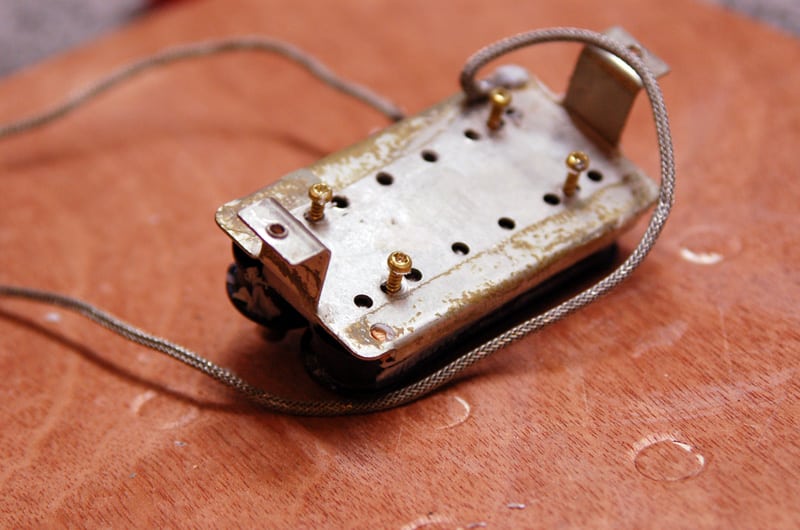

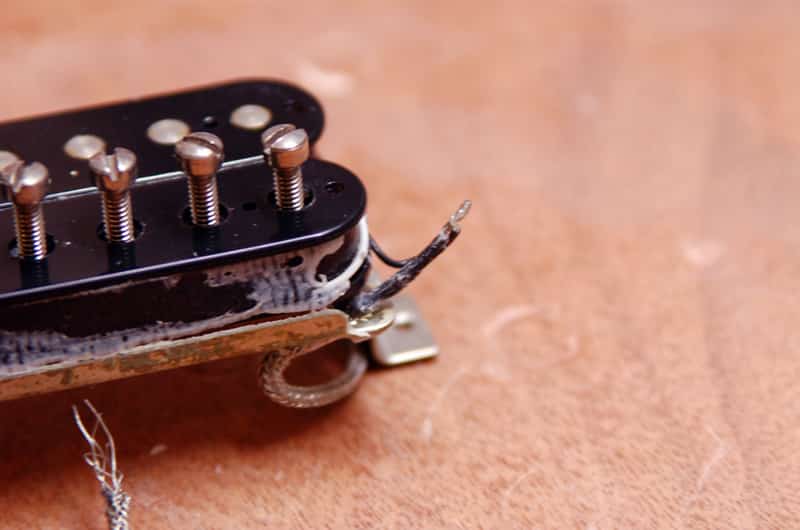

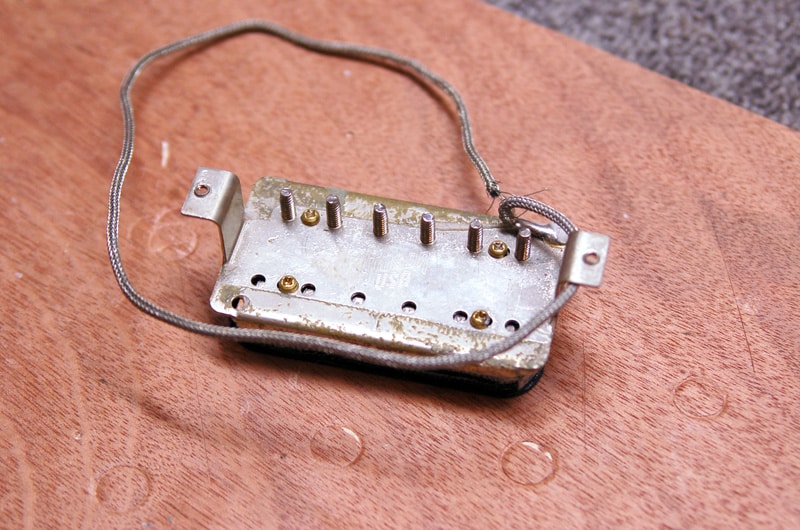

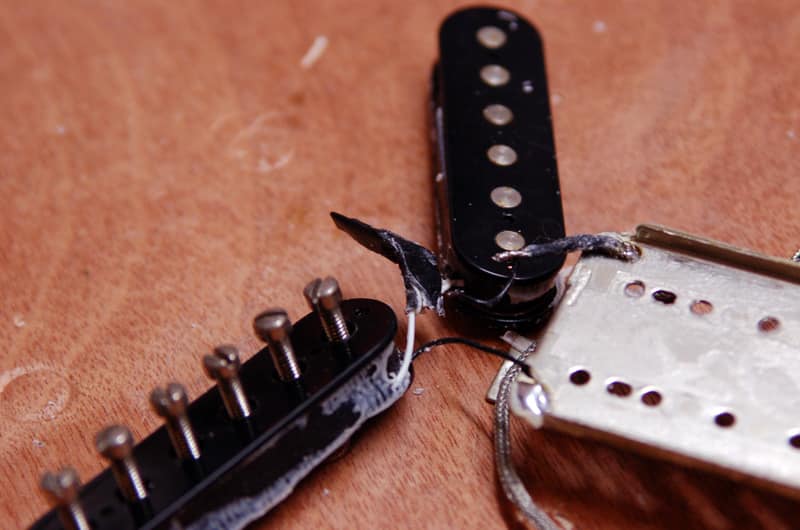

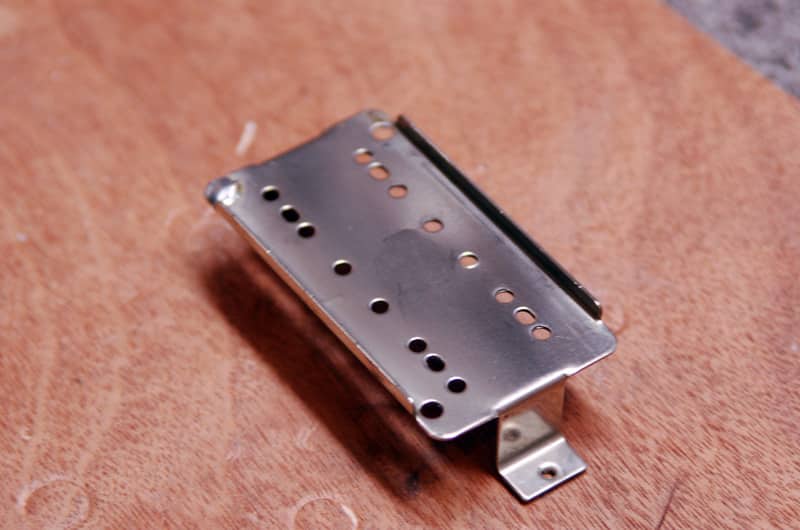

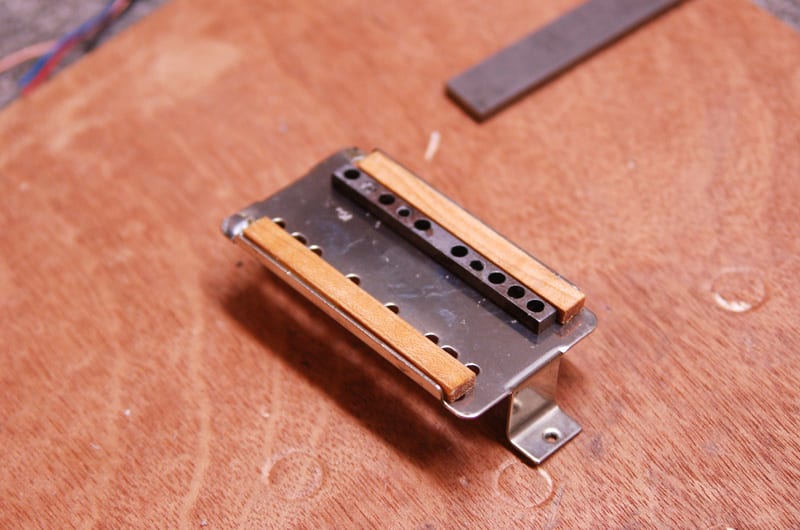

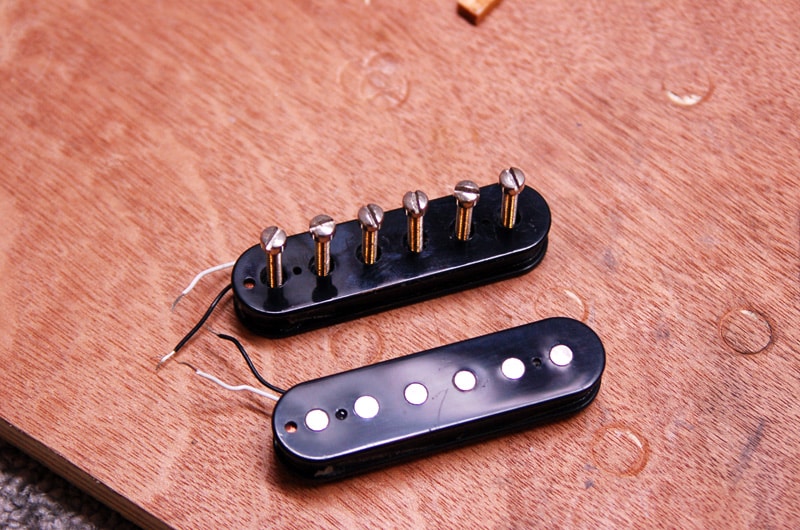

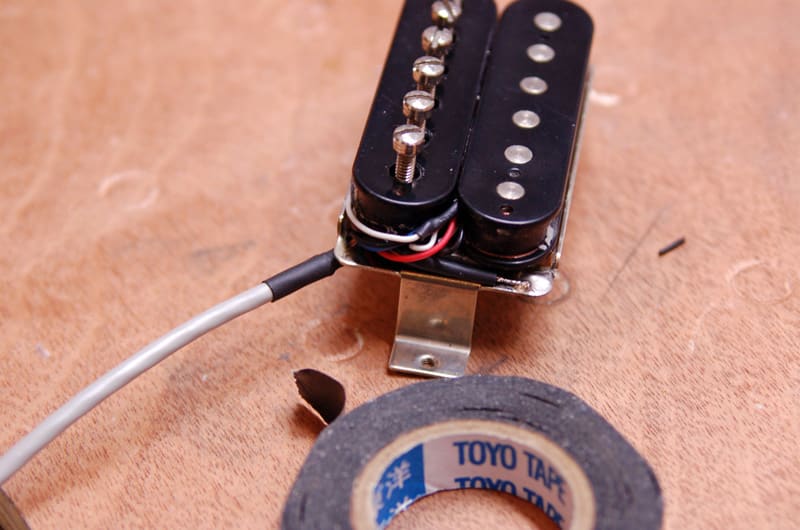

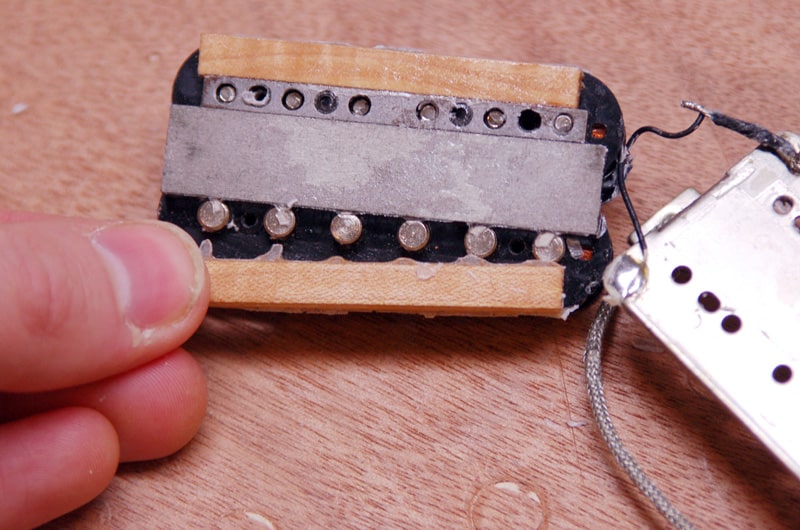

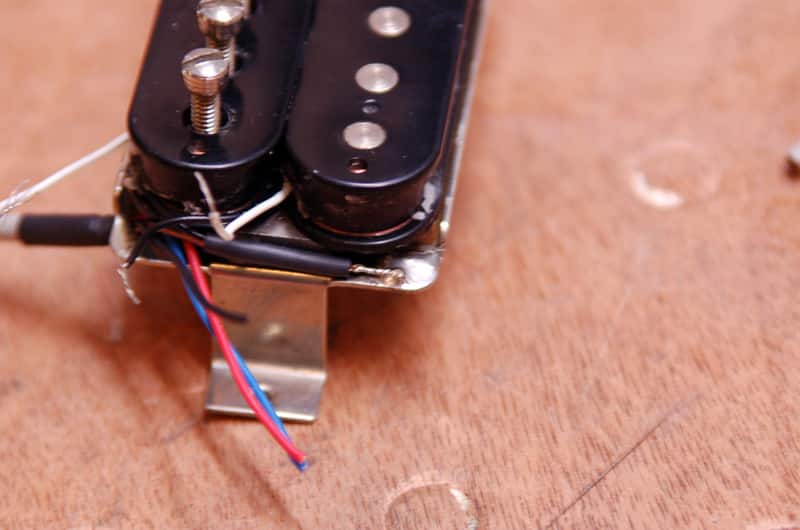

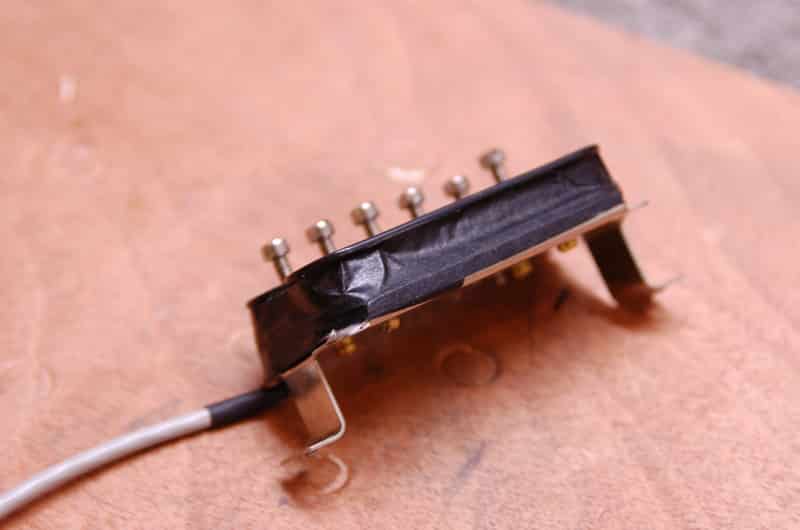

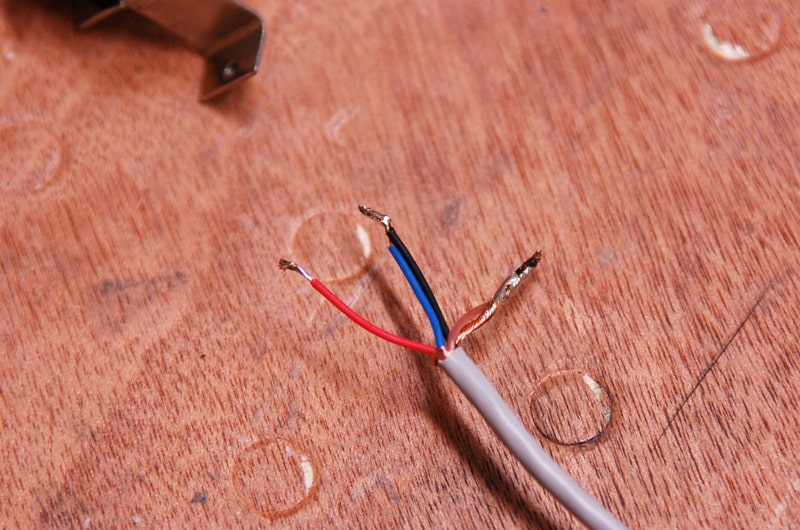

La mode du vintage nous pousse à choisir les micros humbucker avec un câble de sortie en 2 conducteurs, mais est ce un bon choix ? Personnellement je conseille toujours de prendre un câble blindé pour la sortie de son micro, pour la simple raison qu’il y aura moins de perte de dynamique. De plus, la tresse métal du câble vintage n’étant pas isolée, elle peut se mettre en contact avec d’autres éléments de l’électronique et ainsi créer par exemple des boucles de masses. Si vous avez un câble deux conducteurs, voilà toutes les étapes pour le changer en 4 conducteurs… ATTENTION : changer le fil de sortie d’un micro est une opération délicate. Si vous n’avez pas d’expérience dans le domaine, entrainez vous sur un micro cassé ou de faible valeur. Voilà le micro que j’ai utilisé: un Gibson type 57 classic Dévissez les vis des plots Dévissez les vis de fixation des bobines IMPORTANT : Pendant le démontage du micro, Prenez une feuille et prenez des notes.  Quel fil va où ?  Numérotez les bobines, repérez le sens de l’aimant…. Sur le côté du micro, vous devez apercevoir le point chaud relié au câble de sortie. En enlevant le scotch de protection Détachez les bobines de la platine On peut constater une bonne dose de paraffine (waxpotting) dans les micros Gibson^^ Enlevez les cales en érable, l’aimant et le séparateur. Le résultat Séparez les deux bobines Sur un câble vintage, vous n’avez que deux fils : le point chaud et la masse. Les deux autres fils des bobines (fils blancs) sont reliés entre eux et placés entre les bobines. Dessoudez les fils ou coupez les (attention à garder le maximum de longueur) Les noirs également Le résultat Chaque bobine a deux fils, une entrée et une sortie. Pensez à bien repérez les éléments. ici, j’ai numéroté les bobines. Dessoudez les éléments sur la platine Le résultat Nettoyez la platine avec de la paille de fer fine et du miror C’est quand même plus propre^^ Voila tous les éléments d’un micro humbucker. j’ai tout bien nettoyé car il y avait beaucoup de paraffine. je n’ai bien entendu pas touché au bobinage des bobines. Avec un câble mogami 4 conducteurs + tresse, nous allons réaliser le nouveau câble de sortie. prévoyez un bout assez long, 50cm par exemple et dénudez le sur 3cm environ sur l’un des côté. Enlever la gaine Coupez la tresse de masse Finissez le travail en plaçant et chauffant un petit morceau de gaine thermo. Nous allons relier, à l’inverse du câblage d’origine, chaque fil de bobinage au câble de sortie Pour faciliter le travail, nous allons remonter le micro partiellement. Replacez les cales érables et le séparateur replacez l’aimant dans le bon sens de préférence^^ Mettez en place les bobines Revissez les bobines. Inutile de visser à fond, une bobine sera re-dévissée avant la fin du travail. Passez le câble de sortie dans le trou de la platine et commencez par souder la masse. Soudez le fil noir de la bobine avec vis (reportez vous à vos notes pour définir le fil de masse) au fil translucide du câble Mogami Ajustez la longueur Placez un petit bout de gaine thermo pour parfaire le travail et soudez le fil au point de masse de la platine Le résultat après soudure Le fil rouge du câble Mogami sera le point chaud Utilisez le bleu et le noir pour les deux fils restants Placez de la gaine sur chaque assemblage et chauffez. Pour ranger les fils proprement, nous allons les placer au milieu des deux bobines. re-dévissez une des deux bobines. Et placez les fils entre les deux revissez la bobine et entourez le micro avec du scotch pour micro Le résultat Dénudez l’autre côté du câble Mogami. – le rouge est le point chaud – le fil translucide est la masse, donc reliez le à la tresse afin de réaliser une masse flottante. – Les deux autres bobines seront reliés entre elles pour un montage en série. Testez votre micro Voilà le résultat finale^^. Pensez a revisser les plots du micro.

15 commentaires

  • Bonjour JB

    Merci pour ce tutoriel, j ai toutefois une question, concernant la paraffine présent dans beaucoup de micro. Le fait de l enlever est important ou pas ? Car j ai lu sur des articles que la paraffine permet de supprimer toute vibration et imperfection pour le micro, donc est ce bon de l enlever ?

    David.

    • La paraffine ferme légèrement le son du micro, certains aiment, d’autres préfèrent le son “pur” des micros. Attention sans paraffine y’a un risque de larsen avec un son très saturé. Il y a des micros vendus non paraffiné, c’est possible de les laisser sans

    • Et l’enlever et quasi impossible, la paraffine va partout donc même si tu enlève un peu l’excès, ça change pas grand chose, le bobinage en aura et touche pas au bobinage, c’est très fragile

      • J’ai surtout beaucoup de paraffine entre les plots et les cales, c’est surtout a cette endroit que je voulais l’enlever, donc si j’ai bien compris moins de paraffine, son plus élargis et plus de saturation.

        Merci pour les infos et ses tutos très enrichissants.

  • Bonjour,
    Vraiment très instructif. Bien détaillé.
    Ce qui me donne quelques espoirs. J’explique :
    sur un des micros humbucker (Super 70), capot doré les vis des plots sont complètement corrodées, noires.
    Le micros fonctionne parfaitement. Sur l’autre micro, les vis des plots sont presque neuves.
    Donc, dans ce cours instructif, j’ai vu que l’on pouvait dévisser les vis des plots,
    d’où ma question :
    est-il possible de les remplacer?

    Désolé d’avoir été un peu long et encore une fois merci pour ce “tutorial”.

  • Bonjour.

    Fantastique explications illustrées dont j’ai profité avec succès sur une Vintage V 100. après avoir essayé sur un vieux “truc asiatique”…

    Merci pour cette dextérité et cette façon de la partager !
    Cordialement.

    Jean-Pierre.

  • Salut!
    Dans l’optique de réaliser un montage à partir de micros avec seulement deux fils que je compte passer en 4 fils, quelle couleur correspond à la fin de la bobine 1/nord et fin bobine 2/sud?
    Merci d’avance!

    • Bonjour,
      Perso j’ai mis le fil translucide pour la masse et le rouge pour le point chaud. Après entre le noir et le bleu, peu importe ! Il faut avec un aimant vérifier la polarité du micro donc quelle bobine est au nord et laquelle est au sud, après il faut regarder les fils. Normalement l’entrée est plutôt la masse sur un micro je crois^^

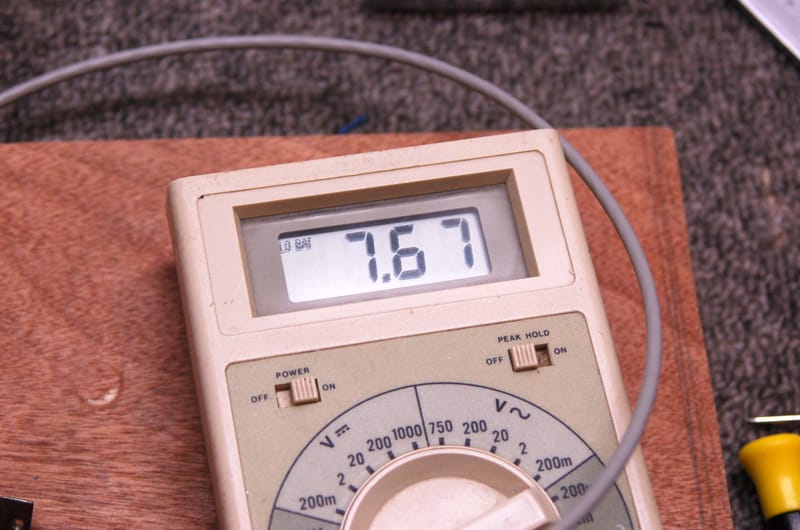

      • Salut et merci JP, j’ai suivi ton tuto à la lettre et ai ainsi pu transformer mon Gibson 496R de 1992 à tresse 2 fils en 4 fils splittable (c’est ce que je voulais à la base…) et çà a marché comme sur des roulettes…perso,j’ai noté qu’en mesurant ma résistance DC avant et après,je suis gagnant de 0,50k (passé de 8,40k à 8,89k …étonnant,est ce le fil Mogami utilisé qui permet une meilleure diffusion du signal avec moins de perte? je suis ravi!!! MERCI
